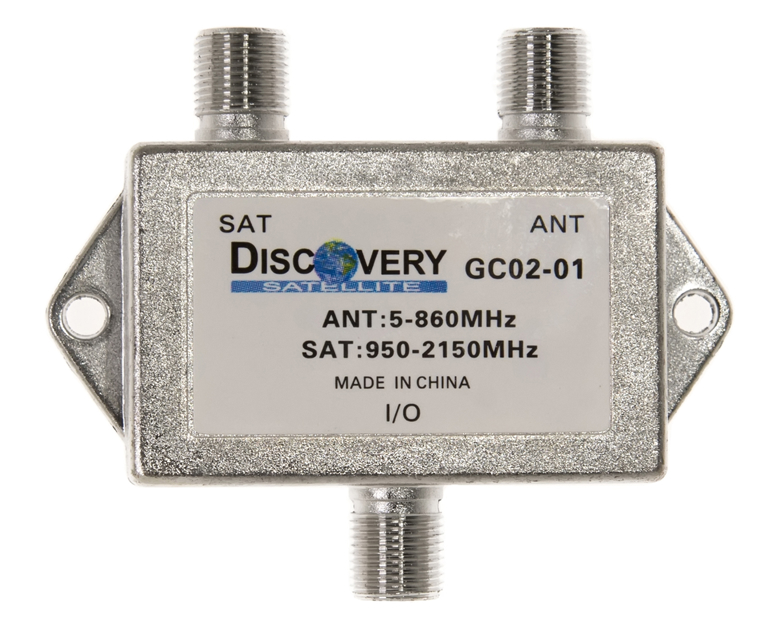

Диплексер Discovery SAT-TV

Диплексер (сумматор/разделитель) Discovery SAT-TV

Специализированное фильтрующее устройство, предназначенное для сложения или разделения телевизионных сигналов разных частотных диапазонов (спутникового и эфирного/кабельного телевидения) для передачи их по одному общему коаксиальному кабелю.

Ключевые особенности и характеристики

• Комбинированная трансляция: Позволяет пустить по одному кабелю сигнал от спутниковой антенны (DVB-S/S2) и обычной эфирной антенны (DVB-T2) или кабельного ТВ, избавив от необходимости прокладывать вторую отдельную линию.

• Двунаправленная работа (Сумматор / Разделитель): Устройство может использоваться в двух режимах:

• Сумматор (на входе): Объединяет сигналы от спутникового конвертера и эфирной антенны в один кабель.

• Разделитель / Диплексер (на выходе): Разделяет общий сигнал обратно на два независимых кабеля для подключения к соответствующим гнездам ресивера или телевизора (разъемы SAT и TV/ANT).

• Пропуск питания (DC Pass): Один из портов (обычно предназначенный для спутникового ТВ) поддерживает сквозной проход постоянного тока, что необходимо для питания спутникового конвертера от ресивера. Эфирный порт при этом защищен от попадания напряжения.

• Экранированный корпус: Металлический корпус эффективно защищает разделяемые высокочастотные потоки от взаимных помех и внешних наводок.

Технические характеристики

• Тип устройства: Диплексер (SAT-TV сумматор/разделитель)
• Рабочие диапазоны частот:
  • Эфирное/Кабельное ТВ (TV): 5 – 862 МГц
  • Спутниковое ТВ (SAT): 950 – 2400 МГц
• Волновое сопротивление: 75 Ом
• Тип разъемов: F-тип (гнездо)
• Пропуск питания (DC Pass): Есть (на SAT-линию)
