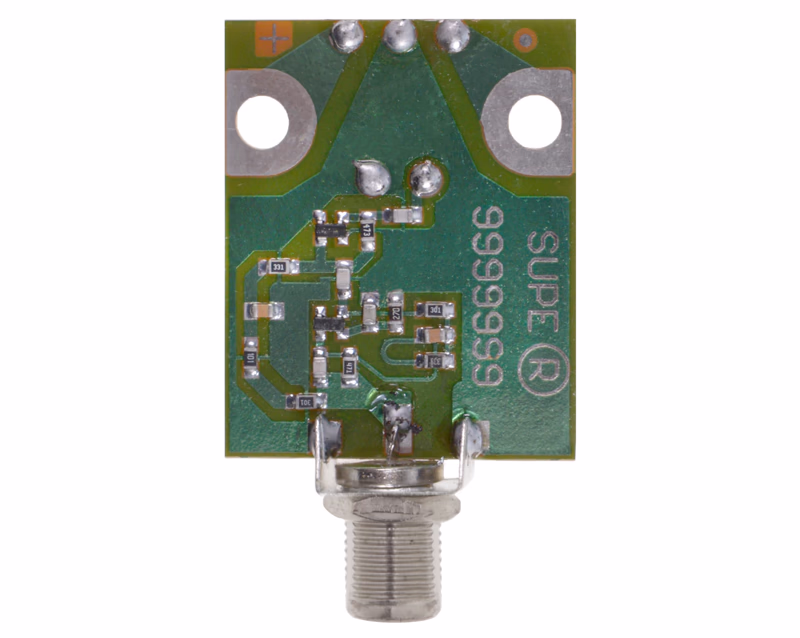

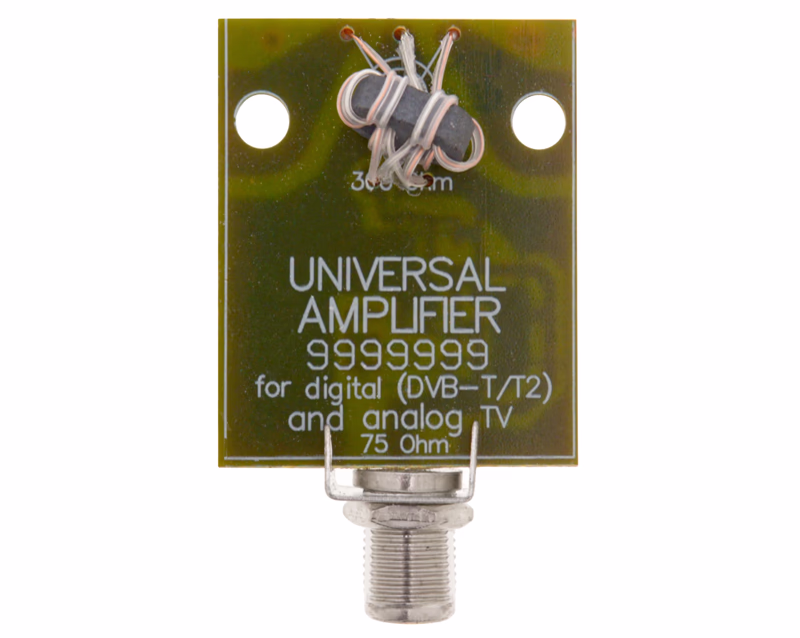

Антенный усилитель F-9999999 (плата сверхдальнего усиления для ТВ-антенн типа «Чешка» / «Сетка»)

F-9999999 — это высокочувствительный пластинчатый антенный усилитель серии F, предназначенный для установки в приемную коробку широкополосных эфирных телевизионных антенн. Модель спроектирована специально для работы в условиях очень слабого, угасающего сигнала и на значительных удалениях от ретранслятора. Обеспечивает уверенный прием цифрового эфирного телевидения стандарта DVB-T2 и аналоговых ТВ-каналов в диапазонах МВ и ДМВ.

Усилитель питается постоянным током по коаксиальному кабелю от специального блока питания 12 В с сепаратором или напрямую напряжением 5 В из меню цифровой DVB-T2 приставки.

Ключевые преимущества:

• Сверхвысокий коэффициент усиления: Разработан для работы в зонах со сложным рельефом местности и на границах зон уверенного приема.
• Широкополосный охват: Усиление сигнала во всем диапазоне ТВ-частот с 1 по 69 каналы (47–862 МГц).
• Стабилизация DVB-T2: Устраняет «фризы», задержки и рассыпание цифрового изображения на пиксели при слабом уровне входного сигнала.
• Универсальный монтаж: Стандартные посадочные размеры и винтовые зажимы для надежной фиксации 75-омного коаксиального кабеля.
• Двойной режим питания: Стабильная работа как от блоков питания 12 В, так и от 5 В через кабель приставки.

Технические характеристики

• Тип устройства: Пластинчатый антенный усилитель (широкополосный)
• Модель: F-9999999
• Принимаемые каналы: 1 – 69 ТВ-каналы
• Диапазон рабочих частот: 47 – 862 МГц (МВ / ДМВ)
• Коэффициент усиления (Gain): 35 – 48 дБ (в зависимости от поддиапазона)
• Коэффициент шума: ≤ 2.1 – 2.9 дБ
• Входное сопротивление: 300 Ом (симметричный вход под контакты антенны)
• Выходное сопротивление: 75 Ом (под коаксиальный кабель)
• Напряжение питания: 5 В – 12 В постоянного тока (DC)
• Ток потребления: ~ 30 – 50 мА
• Рекомендуемая дистанция до телевышки: 50 – 100+ км (в зависимости от рельефа)
• Габариты: 60 × 40 мм (стандартный размер платы SWA/F)
