Усилитель антен. PAE-65

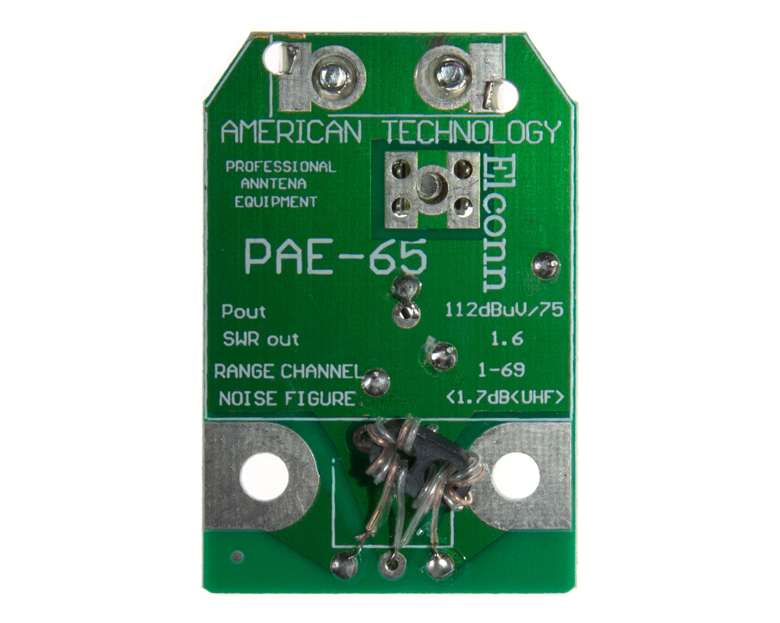

Антенный усилитель PAE-65 (плата усиления для ТВ-антенн типа «Чешка» / «Сетка»)

PAE-65 — это широкополосный пластинчатый антенный усилитель серии PAE, выполненный по мостовой схеме и предназначенный для установки в приемную коробку эфирных телевизионных антенн. Модель разработана для работы в зонах со средним и слабым уровнем телевизионного сигнала. Обеспечивает уверенный прием цифрового эфирного телевидения стандарта DVB-T2 и аналоговых ТВ-программ в метровом (МВ) и дециметровом (ДМВ) диапазонах.

Плата запитывается по коаксиальному кабелю постоянным током напряжением 12 В от адаптера с сепаратором или напряжением 5 В непосредственно от цифрой DVB-T2 приставки.

Ключевые преимущества:

• Сбалансированное усиление: Оптимальный коэффициент усиления предотвращает перегрузку входного тракта тюнера при колебаниях уровня сигнала.
• Совместимость с DVB-T2: Устраняет «рассыпание» картинки и обеспечивают стабильное декодирование цифровых мультиплексов.
• Низкий уровень собственных шумов: Применение качественных транзисторов позволяет вытягивать слабый полезный сигнал без искажений.
• Стандартный монтаж: Совместим со всеми типами сушилок / решеток («чешек») под стандартное винтовое крепление кабеля 75 Ом.
• Широкий диапазон питания: Уверенная работа в интервале напряжений от 5 В до 12 В DC.

Технические характеристики

• Тип устройства: Пластинчатый антенный усилитель (широкополосный)
• Модель: PAE-65
• Принимаемые каналы: 1 – 69 ТВ-каналы
• Диапазон рабочих частот: 47 – 862 МГц (МВ / ДМВ)
• Коэффициент усиления (Gain): 22 – 32 дБ
• Коэффициент шума: ≤ 2.2 – 2.9 дБ
• Входное сопротивление: 300 Ом (под контакты антенны)
• Выходное сопротивление: 75 Ом (под коаксиальный кабель)
• Напряжение питания: 5 В – 12 В постоянного тока (DC)
• Ток потребления: ~ 20 – 35 мА
• Рекомендуемая дистанция до телевышки: 20 – 50 км (в зависимости от рельефа местности)
• Габариты: 60 × 40 мм (стандартный размер платы SWA/PAE)
