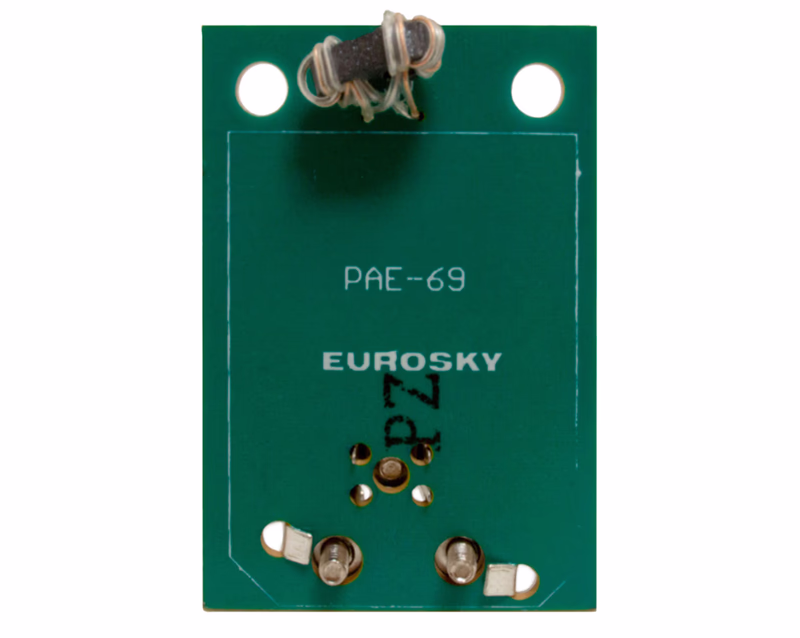

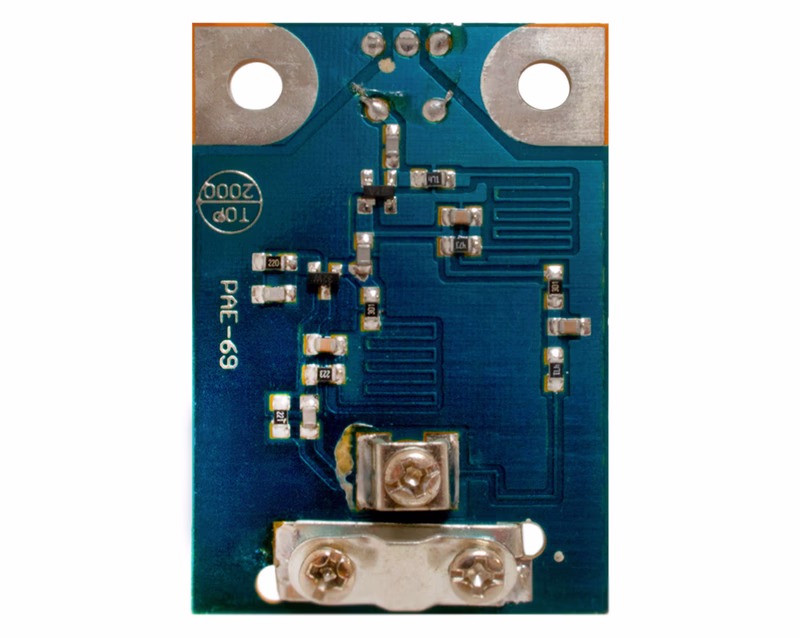

Усилитель антен. PAE-69

Антенный усилитель PAE-69 (плата усиления для ТВ-антенн типа «Чешка» / «Сетка»)

PAE-69 — это мощный пластинчатый антенный усилитель серии PAE, выполненный по мостовой схеме и предназначенный для установки в приемную коробку эфирных телевизионных антенн. Модель разработана для использования в условиях слабого, угасающего сигнала на средних и дальних дистанциях от передатчика. Обеспечивает уверенный прием цифрового эфирного телевидения DVB-T2 и аналоговых ТВ-программ в метровом (МВ) и дециметровом (ДМВ) диапазонах.

Плата запитывается по коаксиальному кабелю постоянным током напряжением 12 В от сетевого адаптера с сепаратором или напряжением 5 В напрямую от цифровой DVB-T2 приставки.

Ключевые преимущества:

• Повышенный коэффициент усиления: Позволяет эффективно поднимать уровень слабого сигнала и компенсировать затухание в длинных кабельных трассах.
• Стабильный прием DVB-T2: Устраняет «фризы», зависания и рассыпание цифрового изображения на пиксели.
• Низкий уровень собственных шумов: Качественная элементная база гарантирует чистое усиление полезного сигнала без создания помех.
• Стандартный монтаж: Совместим со всеми типами решетчатых антенн («чешек») под стандартное винтовое крепление кабеля 75 Ом.
• Широкий диапазон питания: Надежная работа при напряжении питания от 5 В до 12 В DC.

Технические характеристики

• Тип устройства: Пластинчатый антенный усилитель (широкополосный)
• Модель: PAE-69
• Принимаемые каналы: 1 – 69 ТВ-каналы
• Диапазон рабочих частот: 47 – 862 МГц (МВ / ДМВ)
• Коэффициент усиления (Gain): 28 – 38 дБ
• Коэффициент шума: ≤ 2.1 – 2.8 дБ
• Входное сопротивление: 300 Ом (под контакты антенны)
• Выходное сопротивление: 75 Ом (под коаксиальный кабель)
• Напряжение питания: 5 В – 12 В постоянного тока (DC)
• Ток потребления: ~ 25 – 40 мА
• Рекомендуемая дистанция до телевышки: 30 – 65 км (в зависимости от рельефа местности)
• Габариты: 60 × 40 мм (стандартный размер платы SWA/PAE)
