Усилитель антен. SWA-1 LUX

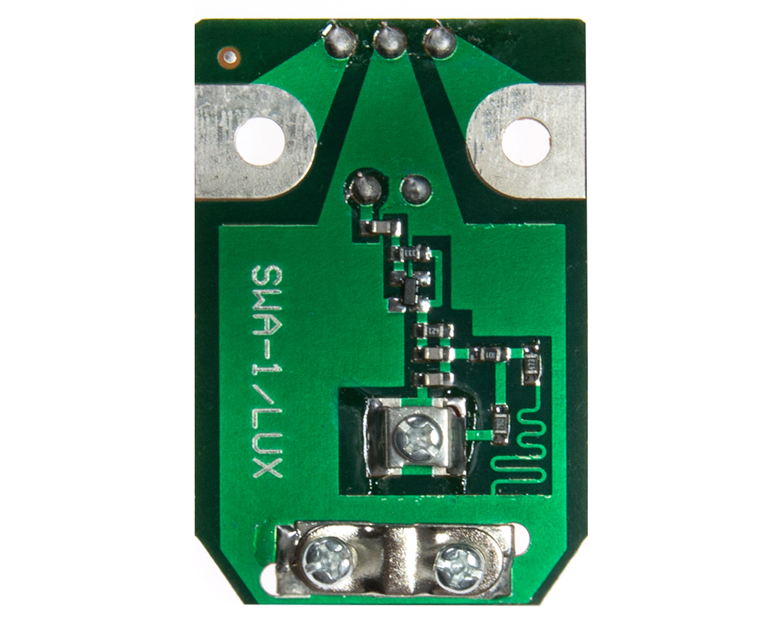

Антенный усилитель SWA-1 LUX (плата усиления для ТВ-антенн типа «Чешка» / «Сетка»)

SWA-1 LUX — это широкополосный антенный усилитель повышенной надежности (серия LUX), предназначенный для установки в распределительные коробки эфирных телевизионных антенн. Модель спроектирована для работы в диапазоне метровых (МВ) и дециметровых (ДМВ) волн и оптимизирована для стабильного приема цифрового эфирного телевидения стандарта DVB-T2 и аналоговых каналов в условиях слабого или неуверенного сигнала.

Плата питается постоянным током напряжением 12 В по коаксиальному кабелю от специального блока питания с сепаратором или напряжением 5 В непосредственно от цифровой DVB-T2 приставки.

Ключевые преимущества:

• Серия LUX: Использование улучшенных малошумящих транзисторов и качественных компонентов для более чистого усиления сигнала.
• Широкополосное усиление: Эффективная работа по всему ТВ-диапазону с 1 по 69 каналы (47–862 МГц).
• Совместимость с DVB-T2: Устраняет «фризы» и рассыпание цифровой картинки при удалении от ретранслятора.
• Стандартный монтаж: Удобное крепление под винтовые контакты антенны и стандартный зажим для 75-омного коаксиального кабеля.
• Гибкие варианты питания: Стабильная работа при напряжении питания от 5 В до 12 В DC.

Технические характеристики

• Тип устройства: Пластинчатый антенный усилитель (широкополосный)
• Модель / Серия: SWA-1 LUX
• Принимаемые каналы: 1 – 69 ТВ-каналы
• Диапазон рабочих частот: 47 – 862 МГц (МВ / ДМВ)
• Коэффициент усиления (Gain): 10 – 20 дБ (зависит от поддиапазона)
• Коэффициент шума: ≤ 2.8 – 3.5 дБ
• Входное сопротивление: 300 Ом (под контакты антенны)
• Выходное сопротивление: 75 Ом (под коаксиальный кабель)
• Напряжение питания: 5 В – 12 В постоянного тока (DC)
• Ток потребления: ~ 12 – 25 мА
• Рекомендуемая дистанция до телевышки: 5 – 20 км (в зависимости от рельефа)
• Габариты: 60 × 40 мм (стандартный размер платы SWA)
