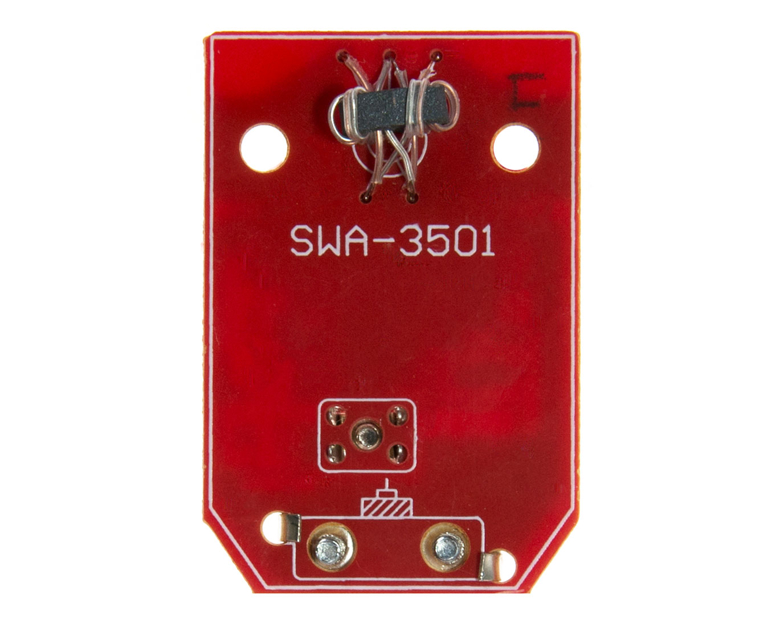

Усилитель антен. SWA-3501

Антенный усилитель SWA-3501 (плата усиления для ТВ-антенн типа «Чешка» / «Сетка» / «Ворона»)

SWA-3501 — это мощный широкополосный пластинчатый антенный усилитель, предназначенный для установки в приемную коробку эфирных телевизионных антенн. Модель спроектирована для работы в зонах со средним и слабым уровнем ТВ-сигнала на умеренных и дальних дистанциях от передатчика. Подходит для установки на решетчатые антенны «Чешка» («Сетка»), гибридные антенны типа «Ворона», а также на конструкции «Яги» (волновой канал) и логопериодические антенны при наличии стандартной приемной коробки.

Усилитель обеспечивает стабильный прием цифрового эфирного телевидения стандарта DVB-T2 и аналоговых ТВ-программ. Питание подается по коаксиальному кабелю постоянным током напряжением 12 В от сетевого адаптера с сепаратором или напряжением 5 В напрямую из меню цифровой DVB-T2 приставки.

Ключевые преимущества:

• Широкая совместимость с антеннами: Совместим с решетчатыми антеннами «Чешка» / «Сетка», конструкциями типа «Ворона», «Яги» (волновой канал) и логопериодическими.
• Повышенный коэффициент усиления: Эффективно поднимает уровень слабого сигнала и компенсирует затухание в длинных кабельных трассах или при делении сигнала на несколько ТВ.
• Стабильный прием DVB-T2: Устраняет «фризы», зависания и рассыпание цифрового изображения на пиксели.
• Малошумящая схема: Обеспечивает чистое усиление полезного сигнала в метровом (МВ) и дециметровом (ДМВ) диапазонах.
• Универсальное питание: Надежная работа при подаче напряжения от 5 В до 12 В DC.

Технические характеристики

• Тип устройства: Пластинчатый антенный усилитель (широкополосный)
• Модель: SWA-3501
• Совместимые типы антенн: «Чешка» / «Сетка», «Ворона», «Яги» (волновой канал), «Логопериодическая»
• Принимаемые каналы: 1 – 69 ТВ-каналы
• Диапазон рабочих частот: 47 – 862 МГц (МВ / ДМВ)
• Коэффициент усиления (Gain): 26 – 36 дБ
• Коэффициент шума: ≤ 2.2 – 3.0 дБ
• Входное сопротивление: 300 Ом (под контакты антенны)
• Выходное сопротивление: 75 Ом (под коаксиальный кабель)
• Напряжение питания: 5 В – 12 В постоянного тока (DC)
• Ток потребления: ~ 20 – 35 мА
• Рекомендуемая дистанция до телевышки: 25 – 60 км (в зависимости от рельефа)
• Габариты: 60 × 40 мм (стандартный размер платы SWA)
