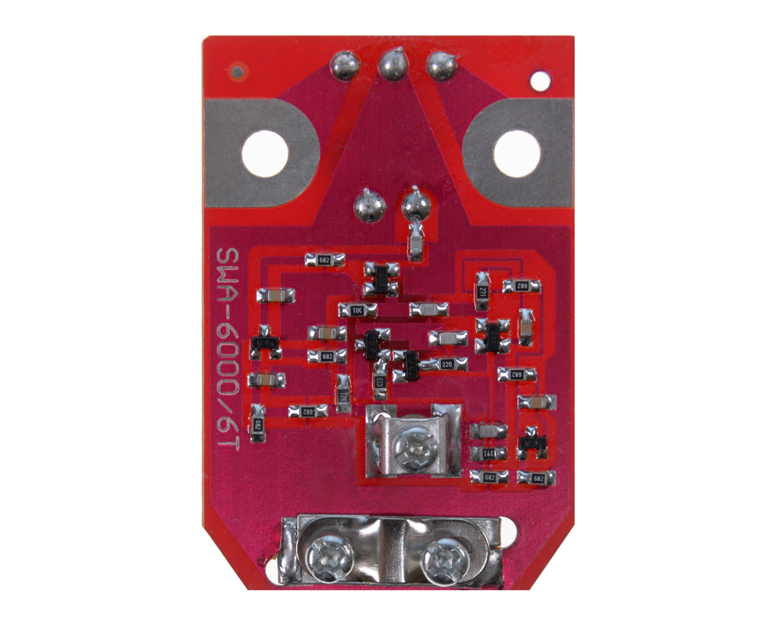

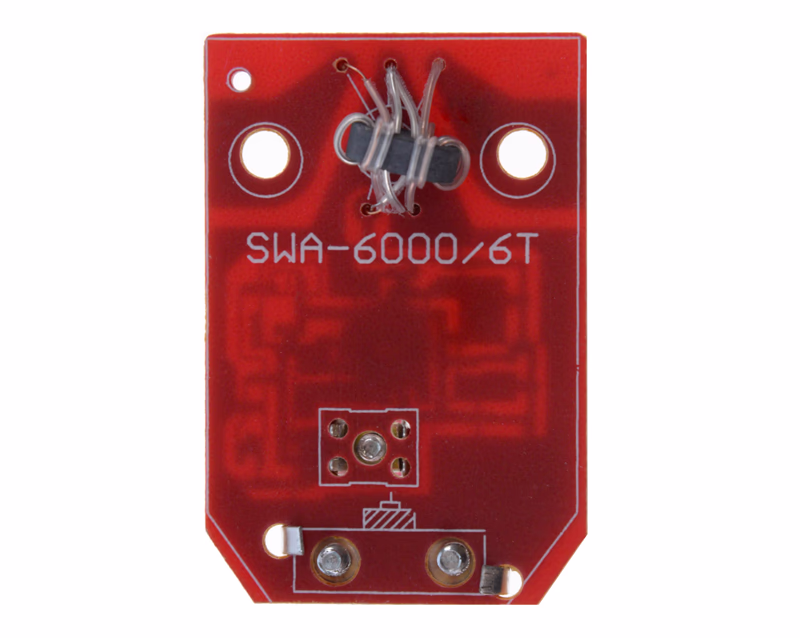

Усилитель антен. SWA-6000

Антенный усилитель SWA-6000 (плата сверхдальнего усиления для ТВ-антенн типа «Чешка» / «Сетка» / «Ворона»)

SWA-6000 — это высокочувствительный пластинчатый антенный усилитель с повышенным коэффициентом усиления, предназначенный для установки в распределительную коробку эфирных телевизионных антенн. Модель разработана для работы в зонах со сложным рельефом местности, значительным удалением от передающего центра и критически слабым приемом. Подходит для установки на решетчатые антенны «Чешка» («Сетка»), гибридные антенны типа «Ворона», а также на конструкции «Яги» (волновой канал) и логопериодические антенны при наличии стандартной приемной коробки.

Усилитель обеспечивает стабильный прием цифрового эфирного телевидения стандарта DVB-T2 и аналоговых ТВ-программ. Питание подается по коаксиальному кабелю постоянным током напряжением 12 В от сетевого адаптера с сепаратором или напряжением 5 В напрямую из меню цифровой DVB-T2 приставки.

Ключевые преимущества:

• Широкая совместимость с антеннами: Совместим с решетчатыми антеннами «Чешка» / «Сетка», конструкциями типа «Ворона», «Яги» (волновой канал) и логопериодическими.
• Высокий коэффициент усиления: Эффективно вытягивает слабый сигнал на дальних дистанциях от ТВ-вышки и компенсирует потери в длинных кабельных линиях.
• Стабилизация цифрового ТВ DVB-T2: Устраняет «фризы», зависания и рассыпание изображения на пиксели при нестабильном сигнале.
• Малошумящая схема: Многокаскадная транзисторная схема обеспечивает чистое усиление в метровом (МВ) и дециметровом (ДМВ) диапазонах.
• Универсальное питание: Стабильная работа при подаче напряжения от 5 В до 12 В DC.

Технические характеристики

• Тип устройства: Пластинчатый антенный усилитель (широкополосный)
• Модель: SWA-6000
• Совместимые типы антенн: «Чешка» / «Сетка», «Ворона», «Яги» (волновой канал), «Логопериодическая»
• Принимаемые каналы: 1 – 69 ТВ-каналы
• Диапазон рабочих частот: 47 – 862 МГц (МВ / ДМВ)
• Коэффициент усиления (Gain): 32 – 42 дБ
• Коэффициент шума: ≤ 2.1 – 2.8 дБ
• Входное сопротивление: 300 Ом (под контакты антенны)
• Выходное сопротивление: 75 Ом (под коаксиальный кабель)
• Напряжение питания: 5 В – 12 В постоянного тока (DC)
• Ток потребления: ~ 25 – 45 мА
• Рекомендуемая дистанция до телевышки: 40 – 80+ км (в зависимости от рельефа)
• Габариты: 60 × 40 мм (стандартный размер платы SWA)
