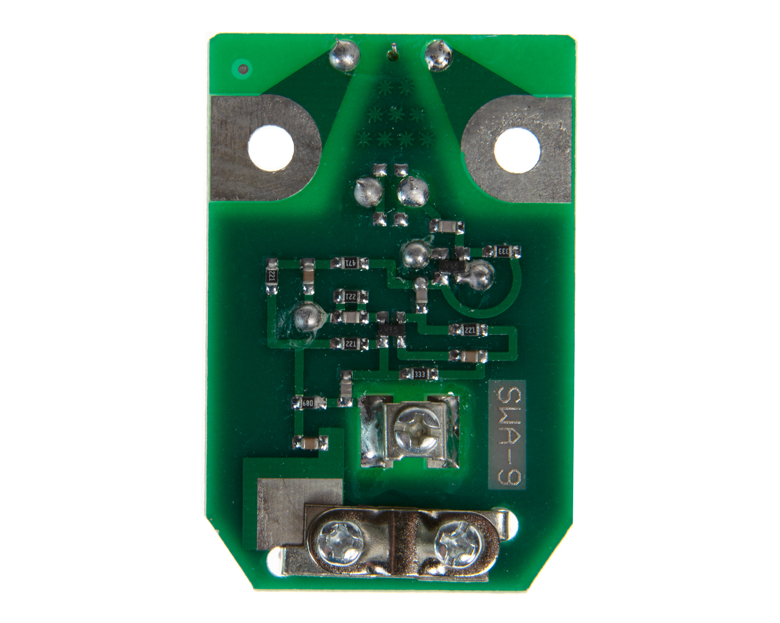

Усилитель антен. SWA 9

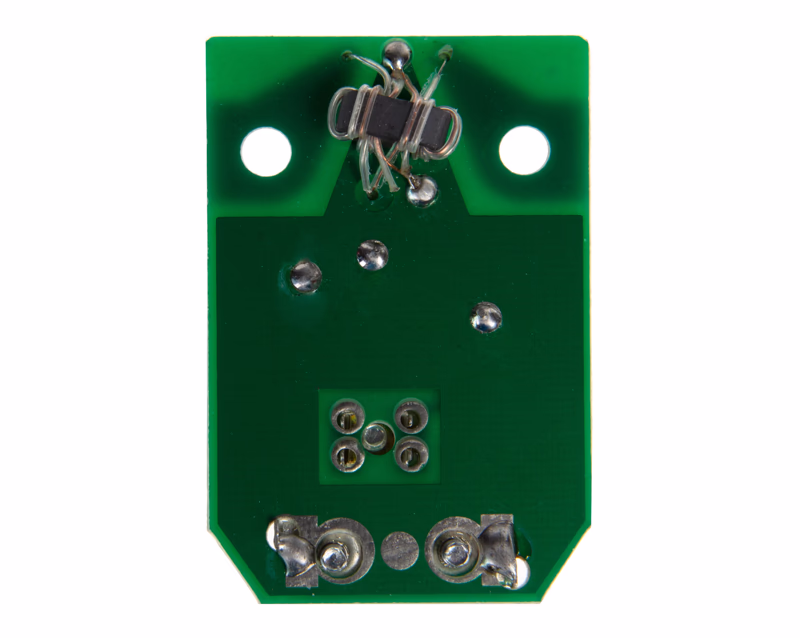

Антенный усилитель SWA-9 (плата усиления для ТВ-антенн типа «Чешка» / «Сетка» / «Ворона»)

SWA-9 — это классический широкополосный пластинчатый антенный усилитель, предназначенный для установки в приемную коробку эфирных телевизионных антенн. Модель спроектирована для работы в зонах со средним и умеренно слабым уровнем ТВ-сигнала. Подходит для установки на решетчатые антенны «Чешка» («Сетка»), гибридные антенны типа «Ворона», а также на конструкции «Яги» (волновой канал) и логопериодические антенны при наличии стандартной приемной коробки.

Усилитель обеспечивает стабильный прием цифрового эфирного телевидения стандарта DVB-T2 и аналоговых ТВ-программ в диапазонах МВ и ДМВ. Питание подается по коаксиальному кабелю постоянным током напряжением 12 В от сетевого адаптера с сепаратором или напряжением 5 В напрямую от цифровой DVB-T2 приставки.

Ключевые преимущества:

• Широкая совместимость с антеннами: Совместим с решетчатыми антеннами «Чешка» / «Сетка», конструкциями типа «Ворона», «Яги» (волновой канал) и логопериодическими.
• Стабильный прием DVB-T2: Устраняет «фризы», зависания и рассыпание цифрового изображения на пиксели.
• Сбалансированный уровень усиления: Оптимально подходит для пригородных зон, не перегружая входной тракт ТВ-тюнера.
• Широкополосный охват: Усиление сигнала по всему спектру частот с 1 по 69 каналы (47–862 МГц).
• Универсальное питание: Надежная работа при подаче напряжения от 5 В до 12 В DC.

Технические характеристики

• Тип устройства: Пластинчатый антенный усилитель (широкополосный)
• Модель: SWA-9
• Совместимые типы антенн: «Чешка» / «Сетка», «Ворона», «Яги» (волновой канал), «Логопериодическая»
• Принимаемые каналы: 1 – 69 ТВ-каналы
• Диапазон рабочих частот: 47 – 862 МГц (МВ / ДМВ)
• Коэффициент усиления (Gain): 18 – 28 дБ
• Коэффициент шума: ≤ 2.7 – 3.4 дБ
• Входное сопротивление: 300 Ом (под контакты антенны)
• Выходное сопротивление: 75 Ом (под коаксиальный кабель)
• Напряжение питания: 5 В – 12 В постоянного тока (DC)
• Ток потребления: ~ 15 – 30 мА
• Рекомендуемая дистанция до телевышки: 15 – 40 км (в зависимости от рельефа)
• Габариты: 60 × 40 мм (стандартный размер платы SWA)
