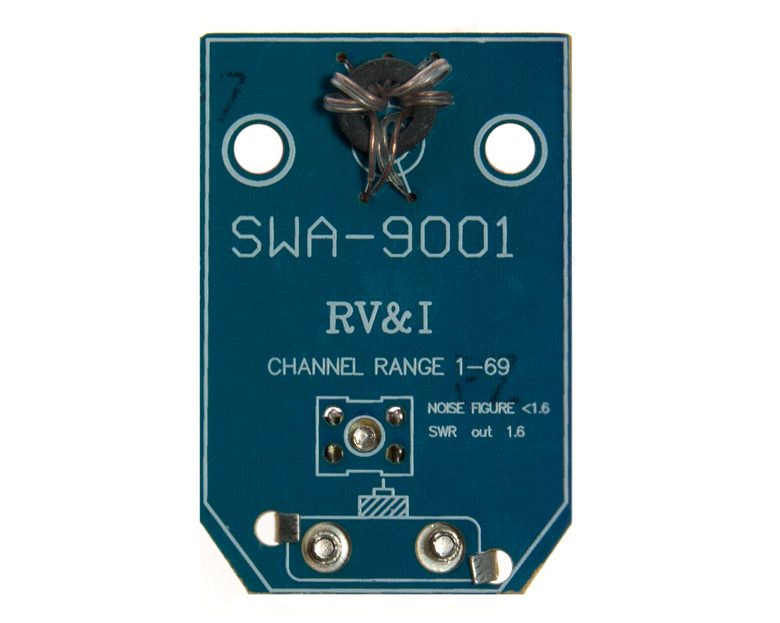

Усилитель антен. SWA-9001

Антенный усилитель SWA-9001 (плата усиления повышенной мощности для ТВ-антенн типа «Чешка» «Сетка» «Ворона»)

SWA-9001 — это широкополосный пластинчатый антенный усилитель высокой мощности, предназначенный для установки в приемную коробку эфирных телевизионных антенн. Модель спроектирована для работы в условиях слабого и нестабильного сигнала на средних и дальних дистанциях от передающего центра. Обеспечивает уверенную стабилизацию цифрового эфирного телевидения DVB-T2 и аналоговых ТВ-программ в диапазонах МВ и ДМВ (1–69 каналы).

Плата запитывается по коаксиальному кабелю постоянным током напряжением 12 В от сетевого адаптера с сепаратором или напряжением 5 В напрямую от цифровой DVB-T2 приставки.

Ключевые преимущества:

• Высокий коэффициент усиления: Эффективно компенсирует затухание сигнала в длинных кабельных трассах и при делении сигнала на несколько ТВ.
• Совместимость с DVB-T2: Устраняет «фризы», зависания и рассыпание цифровой картинки на пиксели при слабом приеме.
• Широкополосный охват: Стабильное усиление частот во всем ТВ-диапазоне с 1 по 69 каналы (47–862 МГц).
• Универсальный монтаж: Стандартные посадочные размеры и винтовые зажимы под 75-омный коаксиальный кабель.
• Гибкое питание: Надежная работа при подаче напряжения в интервале от 5 В до 12 В DC.

Технические характеристики

• Тип устройства: Пластинчатый антенный усилитель (широкополосный)
• Модель: SWA-9001
• Принимаемые каналы: 1 – 69 ТВ-каналы
• Диапазон рабочих частот: 47 – 862 МГц (МВ / ДМВ)
• Коэффициент усиления (Gain): 30 – 40 дБ
• Коэффициент шума: ≤ 2.1 – 2.8 дБ
• Входное сопротивление: 300 Ом (под контакты антенны)
• Выходное сопротивление: 75 Ом (под коаксиальный кабель)
• Напряжение питания: 5 В – 12 В постоянного тока (DC)
• Ток потребления: ~ 25 – 45 мА
• Рекомендуемая дистанция до телевышки: 35 – 70 км (в зависимости от рельефа)
• Габариты: 60 × 40 мм (стандартный размер платы SWA)
