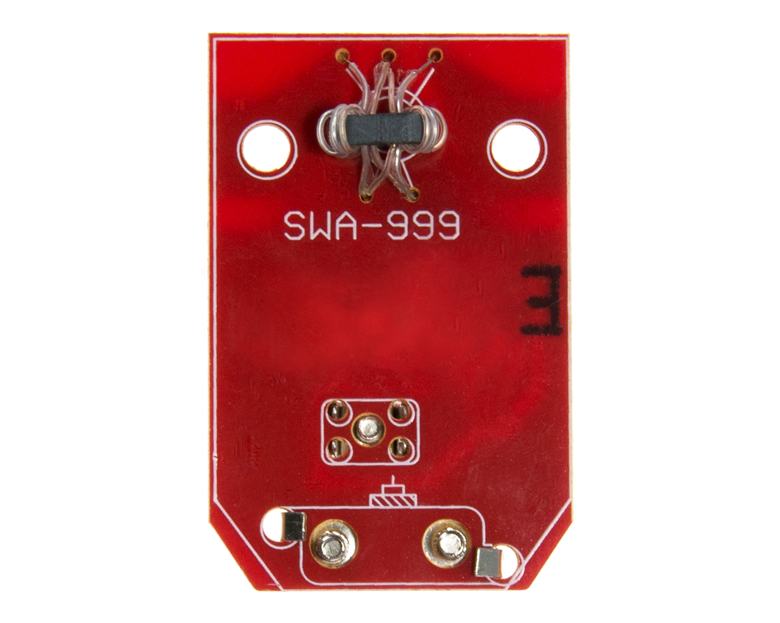

Усилитель антен. SWA 999

Антенный усилитель SWA-999 (плата сверхдальнего усиления для ТВ-антенн типа «Чешка» / «Сетка» / «Ворона»)

SWA-999 — это высокочувствительный широкополосный пластинчатый антенный усилитель повышенной мощности, предназначенный для установки в распределительную коробку эфирных телевизионных антенн. Модель спроектирована специально для работы в зонах с критически слабым, угасающим сигналом и на значительных удалениях от ретранслятора. Подходит для установки на решетчатые антенны «Чешка» («Сетка»), гибридные антенны типа «Ворона», а также на конструкции «Яги» (волновой канал) и логопериодические антенны при наличии стандартной приемной коробки.

Усилитель обеспечивает стабильный прием цифрового эфирного телевидения стандарта DVB-T2 и аналоговых ТВ-программ. Питается постоянным током по коаксиальному кабелю от сетевого адаптера 12 В с сепаратором или напряжением 5 В напрямую из меню цифровой DVB-T2 приставки.

Ключевые преимущества:

• Широкая совместимость с антеннами: Совместим с решетчатыми антеннами «Чешка» / «Сетка», конструкциями типа «Ворона», «Яги» (волновой канал) и логопериодическими.
• Максимальный коэффициент усиления: Разработан для вытягивания слабейших сигналов на границах зон уверенного приема и компенсации потерь в длинных кабельных трассах.
• Стабилизация цифрового ТВ DVB-T2: Устраняет «фризы», зависания и рассыпание картинки на пиксели при нестабильном сигнале.
• Низкий уровень собственных шумов: Использование малошумящих транзисторов обеспечивает чистое усиление в метровом (МВ) и дециметровом (ДМВ) диапазонах.
• Универсальное питание: Стабильная работа при подаче напряжения от 5 В до 12 В DC.

Технические характеристики

• Тип устройства: Пластинчатый антенный усилитель (широкополосный)
• Модель: SWA-999
• Совместимые типы антенн: «Чешка» / «Сетка», «Ворона», «Яги» (волновой канал), «Логопериодическая»
• Принимаемые каналы: 1 – 69 ТВ-каналы
• Диапазон рабочих частот: 47 – 862 МГц (МВ / ДМВ)
• Коэффициент усиления (Gain): 35 – 45 дБ
• Коэффициент шума: ≤ 2.0 – 2.8 дБ
• Входное сопротивление: 300 Ом (под контакты антенны)
• Выходное сопротивление: 75 Ом (под коаксиальный кабель)
• Напряжение питания: 5 В – 12 В постоянного тока (DC)
• Ток потребления: ~ 30 – 50 мА
• Рекомендуемая дистанция до телевышки: 50 – 90+ км (в зависимости от рельефа)
• Габариты: 60 × 40 мм (стандартный размер платы SWA)
