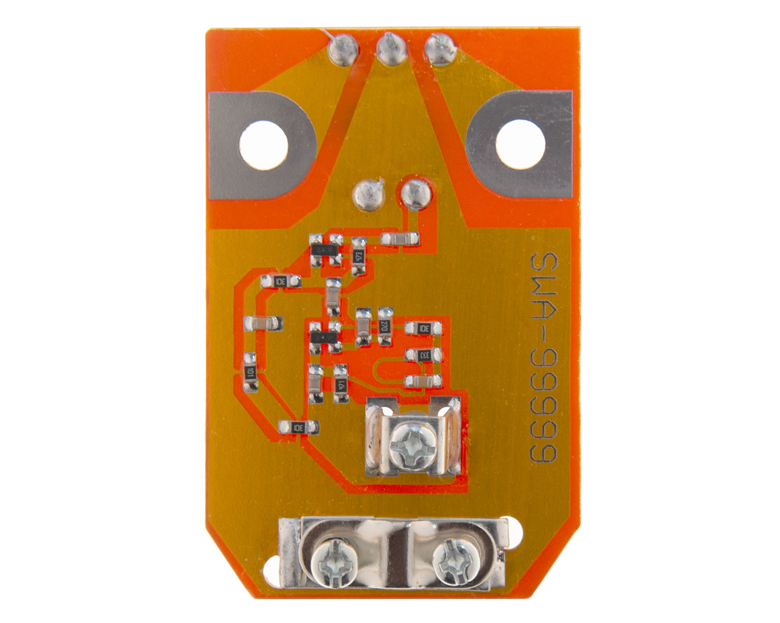

Усилитель антен. SWA-99999

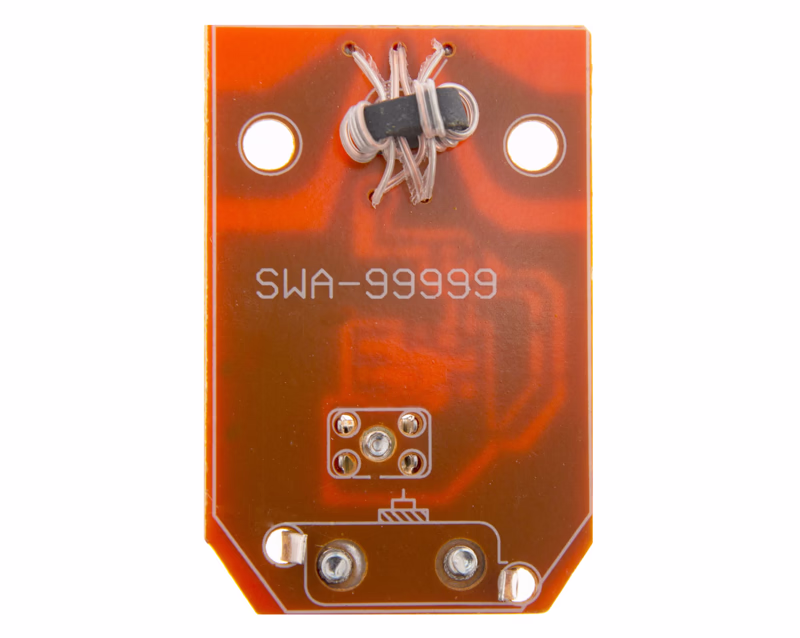

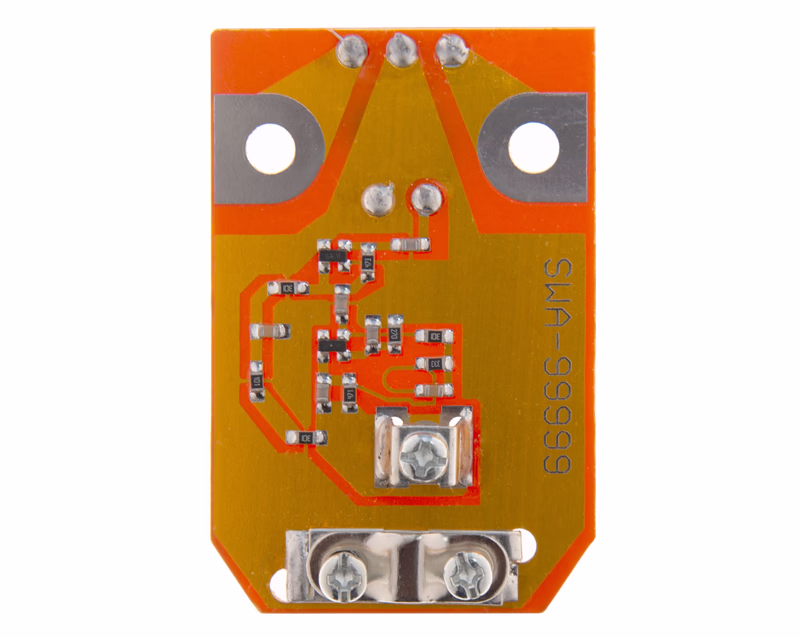

Антенный усилитель SWA-99999 (плата сверхдальнего усиления для ТВ-антенн типа «Чешка» / «Сетка»)

SWA-99999 — это высокочувствительный пластинчатый антенный усилитель с максимально высоким коэффициентом усиления, предназначенный для установки в распределительную коробку эфирных телевизионных антенн. Модель спроектирована специально для работы в зонах с критически слабым уровнем сигнала, глубокими впадинами рельефа и на значительных расстояниях от ретранслятора. Обеспечивает уверенный прием цифрового эфирного телевидения стандарта DVB-T2 и аналоговых ТВ-каналов в диапазонах МВ и ДМВ.

Плата питается постоянным током по коаксиальному кабелю от сетевого адаптера 12 В с сепаратором или напряжением 5 В непосредственно из меню цифровой DVB-T2 приставки.

Ключевые преимущества:

• Максимальное усиление: Разработан для вытягивания слабейших сигналов в зонах неуверенного приема и компенсации потерь в протяженных кабельных линиях.
• Широкополосный охват: Эффективная работа по всему ТВ-спектру с 1 по 69 каналы (47–862 МГц).
• Стабилизация цифрового ТВ: Устраняет «фризы», зависания и рассыпание картинки DVB-T2 на пиксели.
• Стандартный монтаж: Удобная фиксация на контакты антенны и винтовой зажим для 75-омного коаксиального кабеля.
• Универсальное питание: Стабильная работа при подаче напряжения от 5 В до 12 В DC.

Технические характеристики

• Тип устройства: Пластинчатый антенный усилитель (широкополосный)
• Модель: SWA-99999
• Принимаемые каналы: 1 – 69 ТВ-каналы
• Диапазон рабочих частот: 47 – 862 МГц (МВ / ДМВ)
• Коэффициент усиления (Gain): 36 – 45 дБ
• Коэффициент шума: ≤ 2.2 – 3.0 дБ
• Входное сопротивление: 300 Ом (под контакты антенны)
• Выходное сопротивление: 75 Ом (под коаксиальный кабель)
• Напряжение питания: 5 В – 12 В постоянного тока (DC)
• Ток потребления: ~ 30 – 50 мА
• Рекомендуемая дистанция до телевышки: 50 – 90+ км (в зависимости от рельефа)
• Габариты: 60 × 40 мм (стандартный размер платы SWA)
