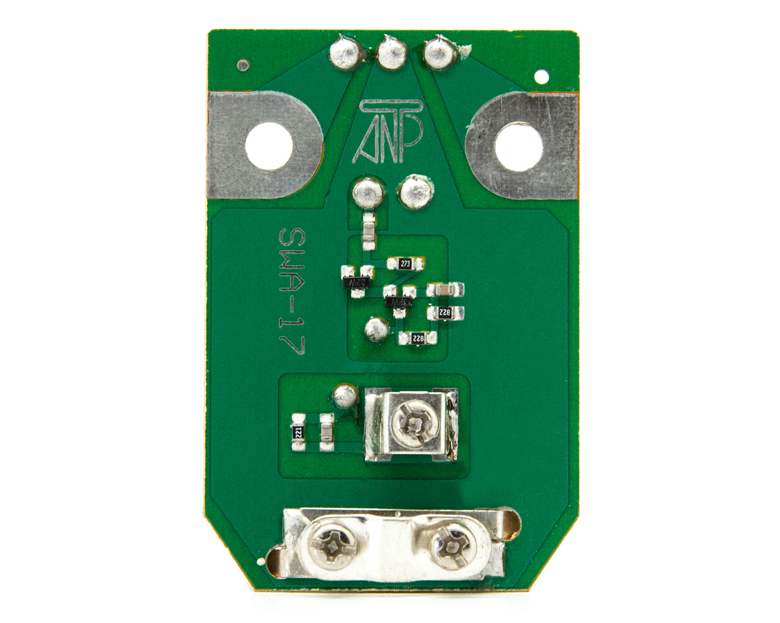

Усилитель антенн. SWA 17

Антенный усилитель SWA-17 (плата усиления для ТВ-антенн типа «Чешка» / «Сетка»)

SWA-17 — это широкополосный пластинчатый антенный усилитель, предназначенный для установки в распределительную коробку эфирных телевизионных антенн. Модель спроектирована для работы в условиях средних расстояний от телевышки и обеспечивает стабильный прием цифрового эфирного телевидения стандарта DVB-T2, а также аналоговых ТВ-программ в диапазонах МВ и ДМВ (1–69 каналы).

Плата запитывается по коаксиальному кабелю постоянным током напряжением 12 В от сетевого адаптера с сепаратором или напряжением 5 В напрямую из меню цифровой DVB-T2 приставки.

Ключевые преимущества:

• Стабильный прием DVB-T2: Устраняет прерывания сигнала и рассыпание цифровой картинки на пиксели.
• Широкополосный охват: Усиление сигнала по всему спектру частот с 1 по 69 каналы (47–862 МГц).
• Универсальное питание: Стабильная работа как от блоков питания 12 В, так и от 5 В через кабель приставки.
• Простая установка: Стандартные посадочные размеры и винтовые зажимы под коаксиальный кабель с сопротивлением 75 Ом.

Технические характеристики

• Тип устройства: Пластинчатый антенный усилитель (широкополосный)
• Модель: SWA-17
• Принимаемые каналы: 1 – 69 ТВ-каналы
• Диапазон рабочих частот: 47 – 862 МГц (МВ / ДМВ)
• Коэффициент усиления (Gain): 16 – 26 дБ
• Коэффициент шума: ≤ 2.9 – 3.6 дБ
• Входное сопротивление: 300 Ом (под контакты антенны)
• Выходное сопротивление: 75 Ом (под коаксиальный кабель)
• Напряжение питания: 5 В – 12 В постоянного тока (DC)
• Ток потребления: ~ 15 – 30 мА
• Рекомендуемая дистанция до телевышки: 15 – 35 км (в зависимости от рельефа)
• Габариты: 60 × 40 мм (стандартный размер платы SWA)
